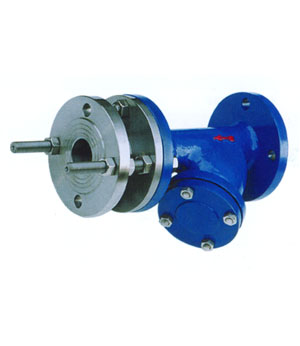

YSTFY型拉桿伸縮過濾器
主要類別：過濾器
發布日期：2019-06-29
瀏覽次數：
產品描述
一．概述
本廠生產的Y型拉桿伸縮過濾器足Y型過濾器與伸縮接頭組合，主要用于高層建筑、多層建筑或工廠內給排水配管，通常安裝于減壓閥、泄壓閥、定水位閥或其它主要設備的進口端， 便于清除雜物或安裝拆卸以保證閥類或設備之正常使用。
二．主要技術參數
| 型 號 |
公稱壓力 PN(MPa) |
耐壓試驗壓力 (MPa) |
工作壓力 (MPa) |
| YSTF-10 | 1.O | 1.1 | 1.0 |
| YSTF-16 | 1.6 | 1.76 | 1.6 |
三．主要零件材料
| 零件名稱 | 管體 | 濾網 | 伸縮拉桿 | O形圈 |
| 材料 |
灰鑄鐵或 球墨鑄鐵 協制 |
不銹鋼 | 碳鋼鍍鋅 | 丁腈橡膠 |

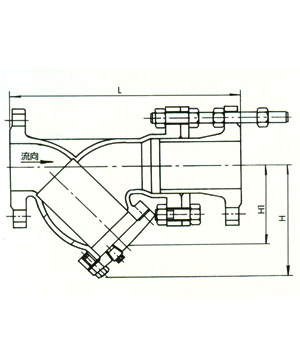

四．主要外形尺寸 (法蘭尺寸PN1.0MP按GB4216.4-84標準，PN1.6MPa按GB4216.5-84 標準
|
公稱通徑 DN(mm) |
L | H1 | H |
| 50 | 300 | 155 | 195 |
| 65 | 320 | 183 | 245 |
| 80 | 380 | 210 | 295 |
| 100 | 430 | 250 | 344 |
| 125 | 500 | 305 | 415 |
| 150 | 550 | 358 | 485 |
| 200 | 650 | 450 | 602 |
| 250 | 775 | 503 | 710 |
| 300 | 900 | 578 | 815 |
| 350 | 1025 | 598 | 844 |
| 400 | 1150 | 618 | 872 |
注：伸縮量最少可達± 12m/m以上。
