一．概述

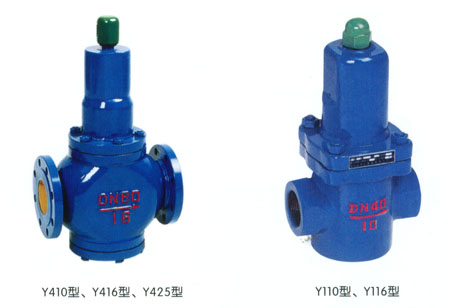

本廠生產的 Y410、Y416、Y425、Y11O型減胨穩勝閥，已給發展為第二代產品，主要特點： 1、DN65口徑以上用活塞式。替了膜片提高壽命3倍以上； 2、DN50口徑以下，用尼龍強化橡膠的平膜片代替了原來的膜片，也提高了壽命3倍以上。適用介質：水、空氣。介質溫度0-90℃。
二．主要零件材料
|
零件名稱
|
材料
|
|
彈簧罩
|
灰鑄鐵
|
|
閥體、閥蓋
|
鑄銅
|
|
像膠膜片
|
尼龍強化像膠
|
|
密封墊
|
丁腈橡膠
|
|
調節彈簧
|
硅錳鋼
|
|
活塞、缸套
|
不銹鋼
|
|
閥桿
|
銅
|

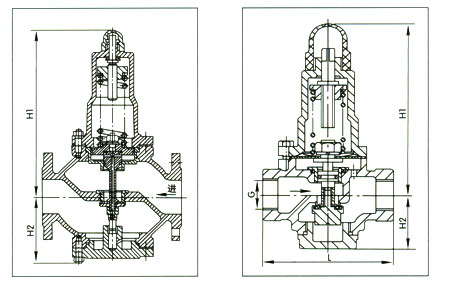

三．主要外形尺寸 (法蘭尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準，PN2.5MPa按GB9113.4-88標準)
|
型號
|
尺寸 (mm)
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
Y410-10
Y416-16
Y425-25
|
L
|
160
|
160
|
180
|
200
|
200
|
200
|
280
|
310
|
350
|
450
|
520
|
550
|
|
H1
|
170
|
170
|
188
|
192
|
270
|
270
|
310
|
403
|
448
|
570
|
590
|
640
|
|
H2
|
75
|
75
|
77
|
82
|
98
|
98
|
138
|
152
|
170
|
222
|
242
|
262
|
|
Y110-10
Y116-16
|
管螺紋 G
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
|
|
|
|
|
|
L
|
100
|
100
|
120
|
150
|
150
|
180
|
|
|
|
|
|
|
|
H
|
222
|
222
|
245
|
254
|
310
|
310
|
|
|
|
|
|
|
|
H1
|
60
|
60
|
60
|
65
|
80
|
80
|
|
|
|
|
|
|
|
