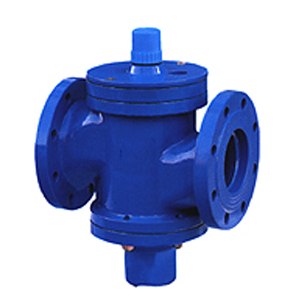

ZLF自立式流量平衡閥
主要類別：平衡閥
發布日期：2019-06-29
瀏覽次數：
產品描述
產品概述
ZLF自立式平衡閥，是一種利用介質本身的壓力變化來進行自我調控從而保持流經該被控系統流量不變的閥門，ZLF自立式平衡閥具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測試調節，可使系統流量自動恒定在預先設置的設定值。該閥門流量調節準確，操作簡單，運作平穩，性能可靠，使用壽命長。
技術參數
公稱壓力：1.6MPa
公稱通徑：15～350mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
主要零部件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | 灰鑄鐵、球鐵、鑄鋼 |
| 閥桿 | 不銹鋼 |
| 閥瓣 | 鑄銅 |
| 膜片 | 丁腈橡膠 |
主要外形連接尺寸 單位：mm
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 備注 |
| L | 110 | 110 | 115 | 160 | 200 | 215 | 230 | 275 | 290 | 310 | 350 | 430 | 520 | 635 | 670 |
DN15-25 為螺紋連接 |
| H1 | 72 | 72 | 81 | 108 | 138 | 138 | 143 | 170 | 193 | 208 | 254 | 289 | 325 | 357 | 372 | |
| H2 | 70 | 70 | 74 | 91 | 147 | 147 | 154 | 189 | 211 | 227 | 260 | 303 | 367 | 430 | 495 | |
| 流量m3/h | 0.1-1 | 0.1-1.5 | 0.2-2 | 0.5-4 | 1-6 | 2-10 | 3-15 | 5-25 | 10-35 | 15-50 | 30-80 | 40-180 | 100-300 | 150-500 | 200-700 |
