S18H脈沖式疏水閥
主要類別：疏水閥
發布日期：2019-06-29
瀏覽次數：
◆性能規范
|
型號 |
CS18H-25 |
CS18H-40 |
|
公稱壓力 PN/MPa |
2.5 |
4.O |
|
動作試驗壓力 |
1.2 |
|
|
殼體試驗壓力 |
3.75 |
6.0 |
|
最大工作壓力 |
2.4 |
|
|
適用介質 |
蒸汽、凝結水 |
|
|
適用溫度 (℃) |
≤225 |
|
◆ 不同壓差時的最大連續排水量
|
公稱徑徑 (mm)/ |
15 |
20 |
25 |
40 |
50 |
|
0.15 |
253 |
600 |
1180 |
1680 |
2050 |
|
O.2 |
319 |
660 |
1260 |
1730 |
2280 |
|
0.3 |
366 |
780 |
1320 |
2220 |
2580 |
|
0.4 |
418 |
840 |
1380 |
2400 |
2970 |
|
0.5 |
424 |
900 |
1440 |
2520 |
3180 |
|
0.6 |
471 |
960 |
1560 |
2580 |
3420 |
|
0.7 |
486 |
1020 |
1620 |
2620 |
3600 |
|
0.8 |
531 |
1080 |
1680 |
2760 |
3720 |
|
0.9 |
598 |
1140 |
1710 |
3000 |
3970 |
|
1.0 |
605 |
1260 |
1860 |
3060 |
4200 |
◆主要零部件材料
|
零件名稱 |
閥體、閥蓋 |
閥瓣、閥座、控制缸 |
閥罩 |
閥座、墊片 |
|
材料 |
碳鋼 |
不銹鋼 |
粉末冶金 |
純銅 |

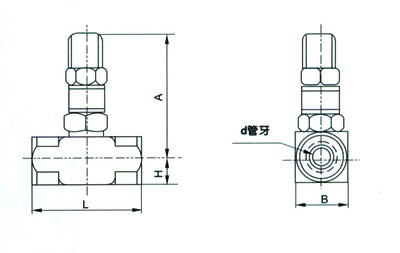

◆主要尺寸表
|
公稱通徑DN(mm) |
錐管螺紋 (in) |
尺寸 (mm) |
|||
|
L |
A |
B |
H |
||
|
15 |
Rc1/2 |
67 |
16 |
32 |
84 |
|
20 |
Rc3/4 |
76 |
22 |
38 |
96 |
|
25 |
Rc1 |
86 |
22 5 |
45 |
104.2 |
|
40 |
Rc11/2 |
108 |
35 |
63 |
137 |
|
50 |
Rc2 |
120 |
42 |
76 |
157 |
