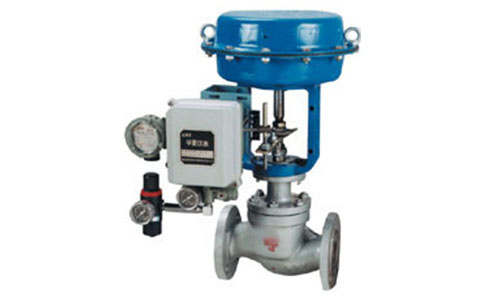

EP4000電氣閥門定位器
主要類別：執行器及附配件
發布日期：2019-06-30
瀏覽次數：
特 點
|
1適用于小容量及大容量的執行機構 由于采用了載荷控制彈簧，選擇相應的彈簧后就能獲得最適合于該執行機構的定位器。 2耗氣量小 放大器的耗氣量小、容量大。 3可以選擇輸出特性 由于反饋中有凸輪裝置，因此可以選擇特性以外的輸出特性。 4各種反饋方式對應的型號 只要更換凸輪裝置，就可以用于以下對應的執行結構。 *直行程執行結構：標 準 型———EP 4口1口 *角行程執行結構：標 準 型———EP 4口2口 5易變換成反作用放大器 單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反作用型放大器。 6耐壓防爆型可在現場進行調整 由于信號(4~20MA.DC)輸入端接頭及線圈部位的封裝呈耐壓防爆結構,因此在進行檢修及行程調整時,可以在現 場防爆區域內拆除定位器外殼. 7本質安全的結構造有著廣闊的適用范圍 接線盒及線圈有著本質安全型的構造,因此專用的齊納安全柵組合使用能使力矩線圈適用于所有危險氣體的場 所(包括O區),使用環境溫度范圍為-40~+60℃ |
|
（EP） |
|
標準規格
 |
直行程 |
角行程 |
||
|
單作用 |
雙作用 |
單作用 |
雙作用 |
|
|
輸入信號 |
4-20mA.DC（可分程） |
|||
|
輸入阻抗 |
250Ω±5%（25%時） |
|||
|
氣源壓力 |
0.14～0.7MPa |
|||
|
輸出壓力 |
0～0.7MPa |
|||
|
額定行程 |
0～60mm 角行程0～90° |
|||
|
線性度 |
≤±1.0% ≤±1.5% |
|||
|
靈敏度 |
≤0.1% ≤0.2% |
|||
|
滯后性 |
≤0.5% ≤0.8% |
|||
|
重復性 |
≤0.2% ≤0.3% |
|||
|
氣源接口 |
RC1/4 NPT 1/4 |
|||
|
電氣接口 |
G 1/2 NPT 1/2 |
|||
|
防爆等級 |
Exd IIBT6 ExiaIICT6 |
|||
|
環境溫度 |
-35～+60℃ |
|||
|
濕度范圍 |
10～90% RH |
|||
|
耗 氣 量 |
5L/min |
15L/min |
175L/min |
400L/min |
|
供氣0.14MPa |
供氣0.4MPa |
供氣0.14MPa |
供氣0.4MPa |
|
|
壓力表 |
不銹鋼殼體 |
|||
|
輸出特點 |
線性（標準型） |
|||
|
外殼材料 |
鑄鋁合金 |
|||
|
表面涂層 |
噴塑 |
|||
|
重 量 |
2.3kg |
|||
技術參數
|
系列 |
4 |
0 |
0 |
0 |
|
|
防爆（防護）結構 |
1 |
耐壓防爆型（隔爆型） d ExdIIBT6 Explosion proof type |
|||
|
2 |
室外防水型（增安型） e ExeIIT6、IP55 Weatherproof type |
||||
|
3 |
本質安全型（本安型） i ExiaIICT6 Intrinsically safe explosion proof type |
||||
|
反饋（動作）方式 |
1 |
直行程 執行機構用：標準型 Linear:Feedback for standard lever |
|||
|
2 |
角行程（直連式回轉軸）執行機構用：標準型 Rotary:Feedback for lever |
||||
|
作用型式 Action type |
1 |
單動作型執行機構用（單作用） For single acting type | |||
|
2 |
雙動作型執行機構用（雙作用） For double acting type | ||||
